項目意義

AEC-Q102 標準定義了汽車電子所有內外使用的分立光電半導體元器件(目前主要是LED)的最低應力測試要求和測試條件，其每項測試都是針對車用分立光電半導體元器件所可能遭受的嚴酷環境來設計的，綜合采用了例如JEDEC，IEC，MIL以及生產廠家的驗證標準進行測試，用于驗證車用分立光電半導體元器件在車輛行駛于諸如沙漠、雨雪、霧霾等環境下的可靠性。其驗證要求包含了測試應力和測試樣品的定義，其應力驗證包含了光電參數以及各種環境、機械、電應力等一系列產品光電器件在生產使用各方面的應力考驗。

測試前的預處理

在測試A2a-c、A3a-b和A4前對表面安裝部件（SMD）進行測試。根據JEDEC JESD22-A113的要求需進行下列表格中的預處理測試：

錫鉛共晶工藝溫度分類（TC）

無鉛工藝溫度分類（TC）

濕敏等級，車載等級要求至少M(fèi)SL3。

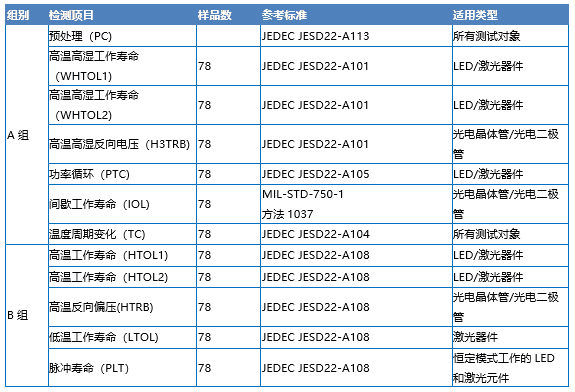

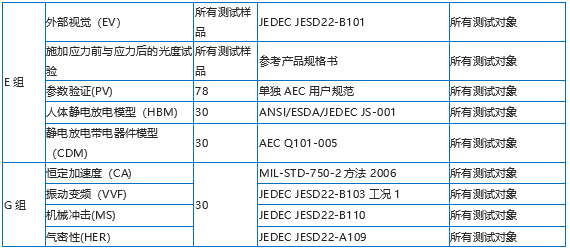

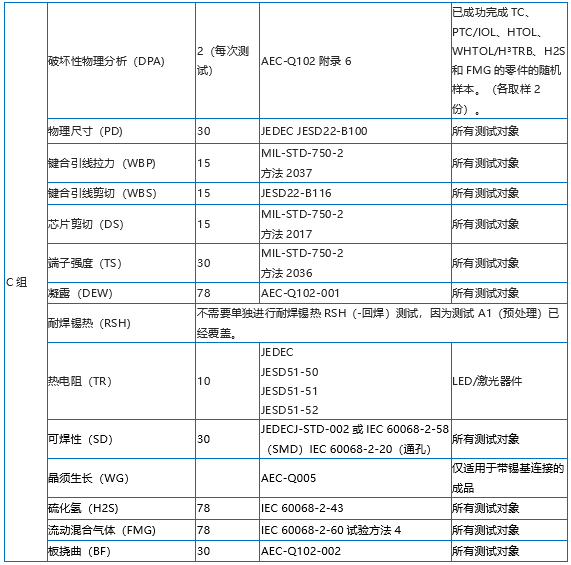

此標準使用對象及測試項目

此標準使用于LED/激光器件/光電二極管/光電晶體管。

大功率LED測試板制作實例

針對大功率LED產品測試，在Ta已限定的情況下考率散熱問題，保證Ts和Tj溫度不超標。

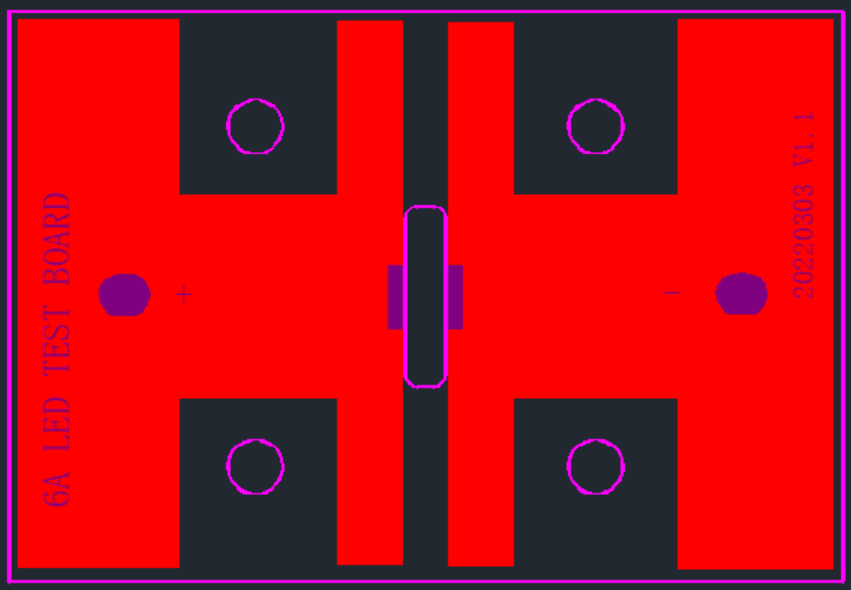

設計圖

實物常溫下熱成像

CTI可以提供AEC-Q100、AEC-Q101、AEC-Q102、AEC-Q103、AEC-Q104、AEC-Q200等多系列的認證與檢測服務 。

CTI還可以提供集成電路、PCB/PCBA、電子輔料等全面的性能檢測，可靠性驗證，失效分析等服務。CTI擁有專業的技術團隊，可以根據自己的產品測試需求制定合適的測試方案，可以為您提供一站式解決方案。
