螺紋校準/檢測

CTI華測計量為中國合格評定國家認可委員會（CNAS）認可的專業第三方計量機構，專業為您提供圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面環規、光面塞規等各種內、外尺寸量規的綜合參數的校準、檢測服務，這些參數包含中徑、單一中徑、基本中徑、大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角、錐度等。

服務背景

華測計量擁有多套全自動的螺紋綜合測量機，實現螺紋綜合參數的全自動、高精度測量。通過高精密氣浮軸承系統驅動測針與被測螺紋接觸掃描，采用進口高精度光柵測量系統記錄接觸掃描過程中水平和垂直方向的坐標，由計算機將二維記錄數據進行合成，按螺紋參數的相關定義進行分析，計算獲得螺紋的各種參數。完全符合《GB/T 28703-2012 圓柱螺紋檢測方法》、《JJF 1345-2012 圓柱螺紋量規校準規范》的要求。螺紋綜合測量機配合其他螺紋標準器可以為機械加工、自動化儀表、機器人、航天航空、工業制造和材料科學、新能源等行業的各種形式的螺紋提供計量校準和檢測。

螺紋校準/檢測

? 適用產品

圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、錐光面環規、錐光面塞規，以及梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋（下坡掃描法）、單頭、多頭螺紋的綜合參數等。

? 校準項目

序號	測量儀器名稱	校準參數	依據	測量范圍	不確定度
1	螺紋量規	長度	圓柱螺紋量規校準規范 JJF 1345	螺紋塞規：(0.8～300)mm	U=2.5μm
				螺紋環規（校對規法）：(1～3)mm	U=3.0μm
				螺紋環規（組合測量法）：(2～200)mm	U=3.0μm
				螺距：(0.1～10)mm	U=0.7μm+5×10^-6L
		角度		牙形角：(0～80)°	U=4’
2	螺紋千分尺	長度	螺紋千分尺檢定規程 JJG 25	(0～200)mm，（分度值：0.001mm）	U=0.6μm
2	螺紋千分尺	長度	螺紋千分尺檢定規程 JJG 25	校對桿：(25～175)mm	U=（0.6～2）μm
3	圓錐螺紋量規	長度螺距	圓錐螺紋量規校準規范 JJF(吉)21	圓錐螺紋塞規：(1～180)mm	U=2.5μm+5×10^-6L
				圓錐螺紋環規：(2.5～180)mm	U=2.5μm+5×10^-6L
				(0.1～10)mm	U=0.7μm+5×10^-6L
		角度		牙形角：(54～61)°	U=4.5’
4	密封管螺紋量規	長度	密封管螺紋量規校準規范 JJF(蘇)223	螺紋塞規：(1～180)mm	U=3.0μm
				螺紋環規：(3～180)mm	U=3.0μm
				臺階面位置：（3～40)mm	U=6.0μm
				螺距：(0.1～10)mm	U=0.7μm+5×10^-6L
		角度		牙形角：(50～60)°	U=4.5’
		角度		錐度：（2.865～2.866）°	U=4″
5	螺紋深度規	長度	螺紋深度規校準規范 JJF(陜)070	（0～80）mm，（模數：M2～M30，分度值/分辨力：0.1mm/0.01mm）	U=0.01mm
6	螺紋樣板	長度	螺紋樣板檢定規程 JJG 60	P(0.40～6.00)mm	U=2μm
7	圓錐光面塞/環規	長度	圓錐量規檢定規程 JJG177	幾面直徑：(5～100)mm	U=1.2μm
7	圓錐光面塞/環規	角度	圓錐量規檢定規程 JJG177	錐度：（2.865～2.866）°	U=3″

? 校準設備

螺紋綜合測量機，測量范圍：螺紋塞規為(0.8～150)mm，螺紋環規為(3～160)mm

? 服務周期

送檢（5個工作日）/現場（1個工作日）

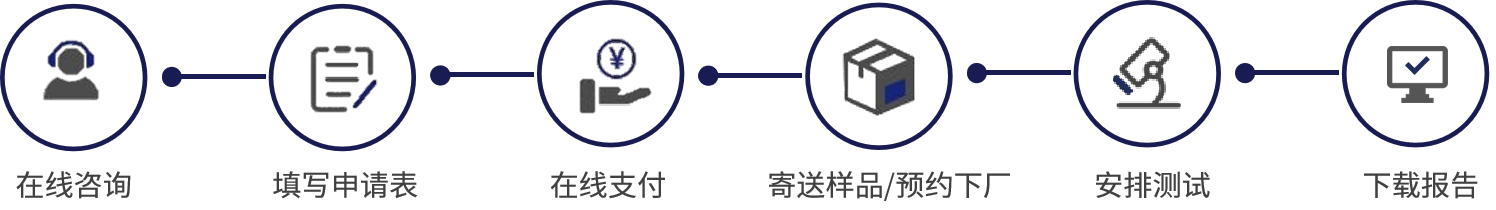

服務流程

服務優勢

CTI華測計量為中國合格評定國家認可委員會（CNAS）認可的專業第三方計量機構。其服務理念是“客戶至上”，我們用“誠信、團隊、精益、創新”的價值觀，去“為品質生活傳遞信任”。我們具備CNAS認可的6000多項資質能力，擁有6000多臺套的國內一流的計量標準和精密儀器，在全國13個計量實驗室真誠為您提供專業、權威、全面的計量校準檢測服務。

有經驗極其豐富的專業技術人員和強大的技術團隊，業務量遍布全國各地。
檢測各種符合GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）的各類量規。
可檢測單頭、多頭螺紋的綜合參數及可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋（下坡掃描法）。

常見問題

螺紋直徑與螺距的對應關系？

公制螺紋公稱直徑、螺距表
公稱直徑	螺距	公稱直徑	螺距	公稱直徑	螺距
1	0.25	12	1.75	36	4
2	0.4	14	2	39	4
2.5	0.45	16	2	42	4.5
3	0.5	18	2.5	45	4.5
3.5	0.5	20	2.5	48	5
4	0.7	22	2.5	52	5
5	0.8	24	3	56	5.5
6	1	27	3	60	5.5
8	1.25	30	3.5	64	6
10	1.5	33	3.5	68	6

圓柱管螺紋公稱直徑表
公稱直徑	大徑	小徑	公稱直徑	大徑	小徑
1/8	9.81	8.5	1	33.25	30.5
1/4	13.16	11.7	11/8	38.2	35.2
3/8	16.66	15.2	11/4	41.91	39.2
1/2	20.95	18.9	13/8	43.85	41.6
5/8	22.85	20.8	11/2	47.8	45.1
3/4	26.44	24.3	13/4	53.62	51
7/8	29.28	28.1	2	59.62	57

圓錐管螺紋公稱直徑表
公稱直徑	大徑	小徑	公稱直徑	大徑	小徑
1/8	9.73	8.4	1	33.25	30
1/4	13.16	11.3	11/8	37.6	34.7
3/8	16.66	14.8	11/4	41.91	38.6
1/2	20.95	18.5	13/8	43.4	41.1
5/8	22.7	20.5	11/2	47.8	44.6
3/4	26.44	24	13/4	53.62	50.5
7/8	30.02	27.6	2	59.61	56.3
