在半導體及材料分析的過程中，樣品切割是不可或缺的樣品分析前制備重要步驟，傳統切割技術因?yàn)榍懈钸^(guò)程中會產生應力以及劇烈震動往往會帶來材料損傷、同時效率低下。CTI華測檢測引進Takada CSX-100Lab超聲波切割機，以革命性技術重新定義“精準切割”，賦能半導體、電子、新材料等高端行業。

機臺外觀

機臺概述

CSX-100LAB 是一款結合超聲波切割和斷面觀察功能的精密設備，適用于PCB、QFN、SOP、BGA、FOWLP、CoWoS等各類封裝器件。

主要優勢

物理應力小：通過超聲波敲擊和旋轉拉動，減少切割應力，保護切割材料；

應用廣泛：通過更換刀片類型，修改超聲頻率或轉速等實現對晶圓（Si基、SiC、GaN）、陶瓷、玻璃、樹脂等材料的高速切割；

切拋一體：切割刀具上涂有特殊材料，在切割時進行拋光，縮短切片時間；

高精度：通過機臺精密運動控制系統和顯微觀察系統，確保切割精度。

技術參數

切割范圍：100mm*40mm*9mm（長*寬*高）；

超聲波輸出比率：30%-100%；

超聲波主軸轉速：0-8000r/min。

設備原理

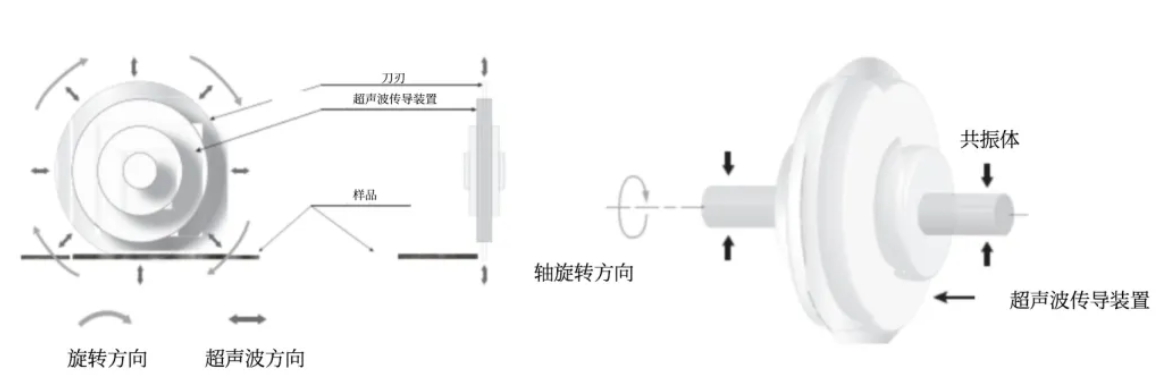

CSX-100LAB采用高剛性的雙支持系統旋轉/兩支持旋轉體結構。專用的刀片兩端連接的共振體被直接固定并旋轉，超聲波主軸在切割時能夠承受沖擊，同時超聲波能量傳遞到高速旋轉的專用刀片上。在中心處實現超聲波振動模式的縱橫轉換，同時將縱振動的超聲波能量精準集中到刀刃的尖端。

高剛性結構主軸和專用刀片

CSX-100Lab的應用

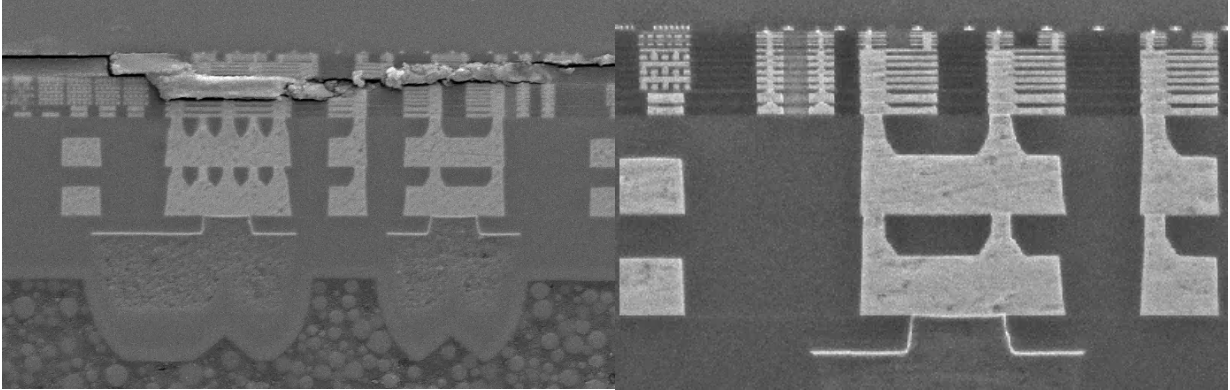

左：傳統研磨Low-K芯片 右：超聲波切割Low-K芯片

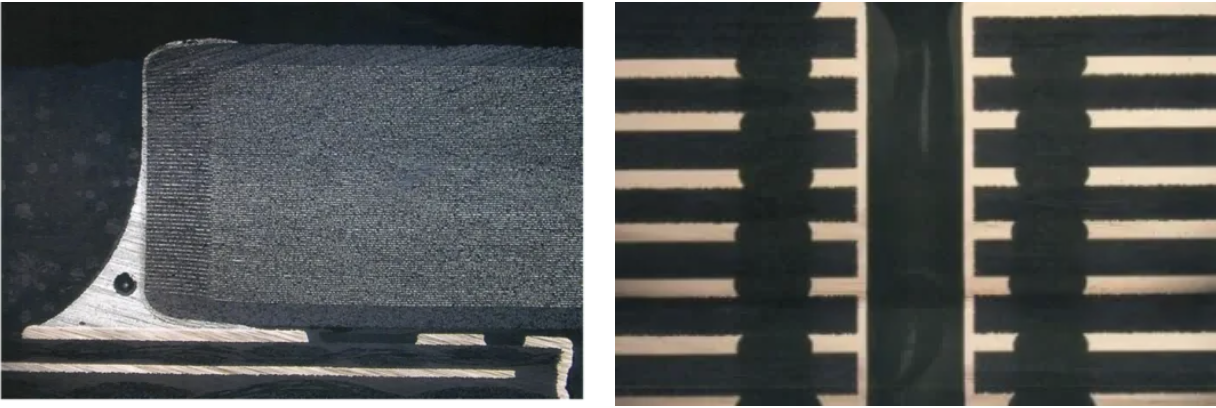

陶瓷電容 PCB板

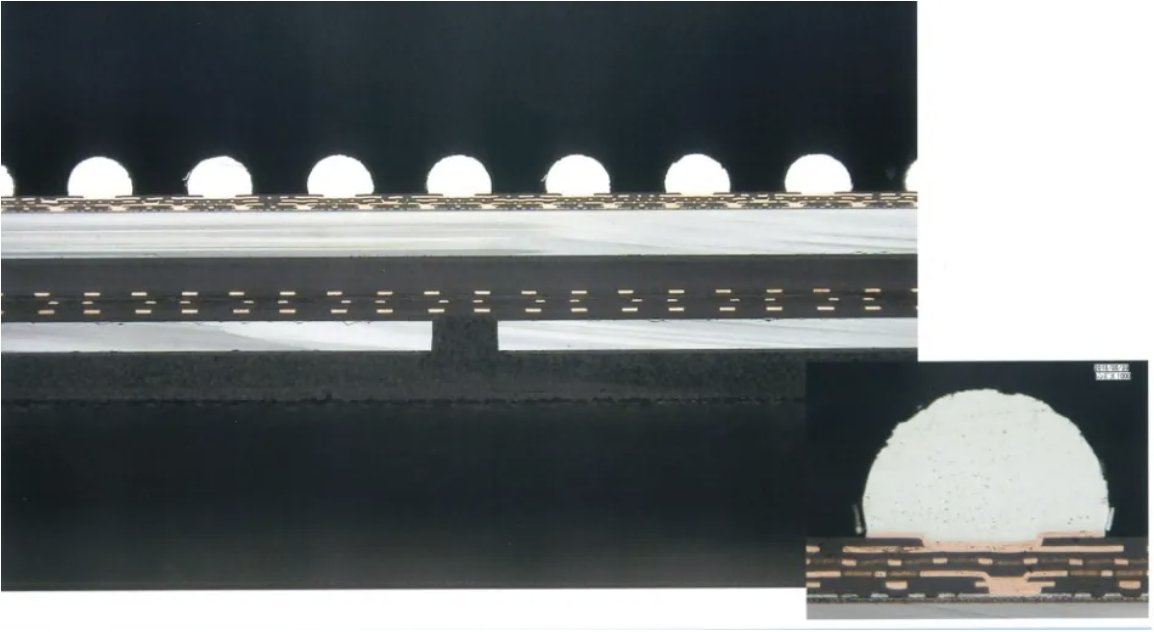

FOWLP封裝
