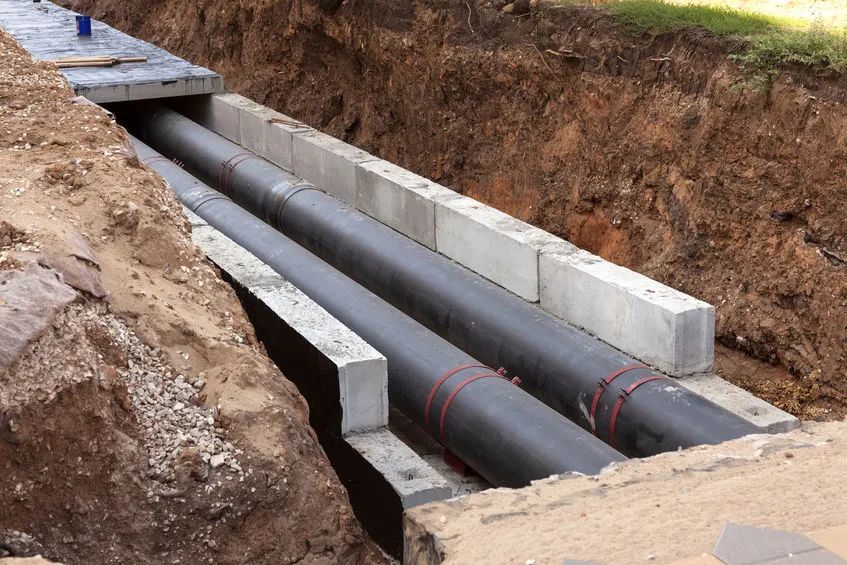

熱力管道作為高溫液體或高溫氣體輸送管道,熱力管網從鍋爐房、直燃機房、供熱中心等出發,從熱源通往建筑物熱力入口,雖然具有防腐蝕、防泄漏、防熱等多種性能,但這些供熱管道一般埋在地下,極易經受各種腐蝕損傷,管道一旦發生泄漏,會造成嚴重后果。為了避免事故的發生,熱力管道定期檢驗勢在必行。因此,解決管道漏損必須要防范于未然,預先做好管道檢查工作是很有必要的,如能定時檢驗并及時發現,將為管道的及時維修、保養提供科學的預測信息,以便預防大的泄漏發生,降低經濟損失和社會不良影響。
一:影響因素
影響熱力管道漏損的因素的常見類型
①管材、管件質量問題;
②接頭焊接處的焊接質量問題;
③其他工程的施工影響;
④水壓過高與水錘破壞;
⑤管道防腐和保溫性能不佳;
⑥交通負載大造成土壤沉降;
⑦管道埋層淺且經歷冬季持續低溫;
⑧供熱介質導致管道內部出現腐蝕;
⑨未及時檢修以及管道使用超年限 。
二:檢測周期
①年度檢查至少每年進行一次,進行全面檢查的年度可以不進行年度檢查;
②新建管道投用后的首次年度檢查,應在半年內進行,一般在投用后3年內進行首次全面檢查;
③首次全面檢查之后的檢驗周期應結合檢驗結果確定,但最長不超過6年。
年度檢查
三:重點檢查位置
①檢查排潮管的防腐情況、防雨防水情況、是否有倒灌現象、是否有位移現象、彎頂到地面的高度是否符合相關標準規范要求;
②閥門是否存在腐蝕、裂紋、嚴重縮孔等,閥門連接螺栓是否松動,操作是否靈活;
③法蘭是否偏口,緊固件是否齊全并符合要求,有無松動和腐蝕現象,法蘭面是否發生異常翹曲、變形;
④管道套管及保溫層是否符合相關標準規范要求;
⑤疏水裝置檢查,主要檢查定期排放積水情況及是否起到疏水的作用,檢查疏水裝置是否損壞、腐蝕、焊接接頭開裂;
⑥管道元件;
⑦檢查人員認為有必要的其他檢查。
四:檢查項目(至少包括以下)
● 資料審查
● 宏觀檢查/防腐(保溫) 層檢查
● 電性能測試
● 陰極保護系統測試
● 雜散電流測試
● 壁厚測定
● 安全附件及安全保護裝置檢驗
● 檢查人員認為有必要的其他檢查項目
全面檢查
五:外防腐層狀況檢測
除了年度檢查點外還應增加外防腐層狀況檢測
● 破損點分級
● 破損點開挖檢驗
● 管道陰極保護有效性檢測
● 土壤腐蝕性調查
六:防腐層檢測意義
①準確定位防腐層漏損點,并記錄其坐標、相對位置、埋深等屬性信息;
②按防腐層漏損點嚴重程度分類,確定防腐層漏損點的修復優先級別;
③檢測外防腐層絕緣電阻、評價防腐層防護性能、判別防腐層老化程度;
④根據外腐蝕缺陷尺寸評價每個外腐蝕缺陷等級,根據外腐蝕缺陷等級評價管道外腐蝕整體狀況。
七:管道評級
1級:管道安全質量符合有關標準規范和設計要求,可在 6 年的檢驗周期內安全使用;
2級:管道安全質量基本符合有關標準規范和設計要求,即使腐蝕防護系統或管道本體存在某些不符合有關標準規范或設計的問題或缺陷,但不影響管道在 3~6 年的檢驗周期內安全使用;
3級:管道存在某些不符合有關標準規范或設計的問題或缺陷,經采取措施可在 13 年檢驗周期內在限定的條件下安全使用;
4級:管道的缺陷嚴重,不能滿足安全使用要求,使用單位應立即采取重大維修措施。
應根據所開展的全面檢驗結果,按上述要求確定管道等級。依據管道評級結論,評定熱力管道能否安全使用。確保管道的安全運行,保障公民生命和財產安全。
八:相關標準
①DB34/T 1193-2021 直埋熱力管道檢驗規程
②GB/T 19285-2014 埋地鋼質管道腐蝕防護工程檢驗
③TSG D7004-2010 壓力管道定期檢驗規則 公用管道
④SJ/T 31445-2016 熱力管道完好要求和檢查評定方法
熱力管道檢查評估服務
通過對熱力管道的定期“體檢”,能夠為今冬明春供暖掃清障礙,確保各供暖管路順利暢通。CTI華測檢測擁有專業的現場檢驗技術團隊及檢測設備,我們通過對熱力管道進行制造過程及在役檢查評估,出具專業的檢測報告;協助客戶對制造安裝質量把控,并通過對熱力管道運行過程中年度檢查及全面檢查,保證管道的可靠運行,從而最大程度的降低質量安全事故發生率及減少事故引發的財產損失。
